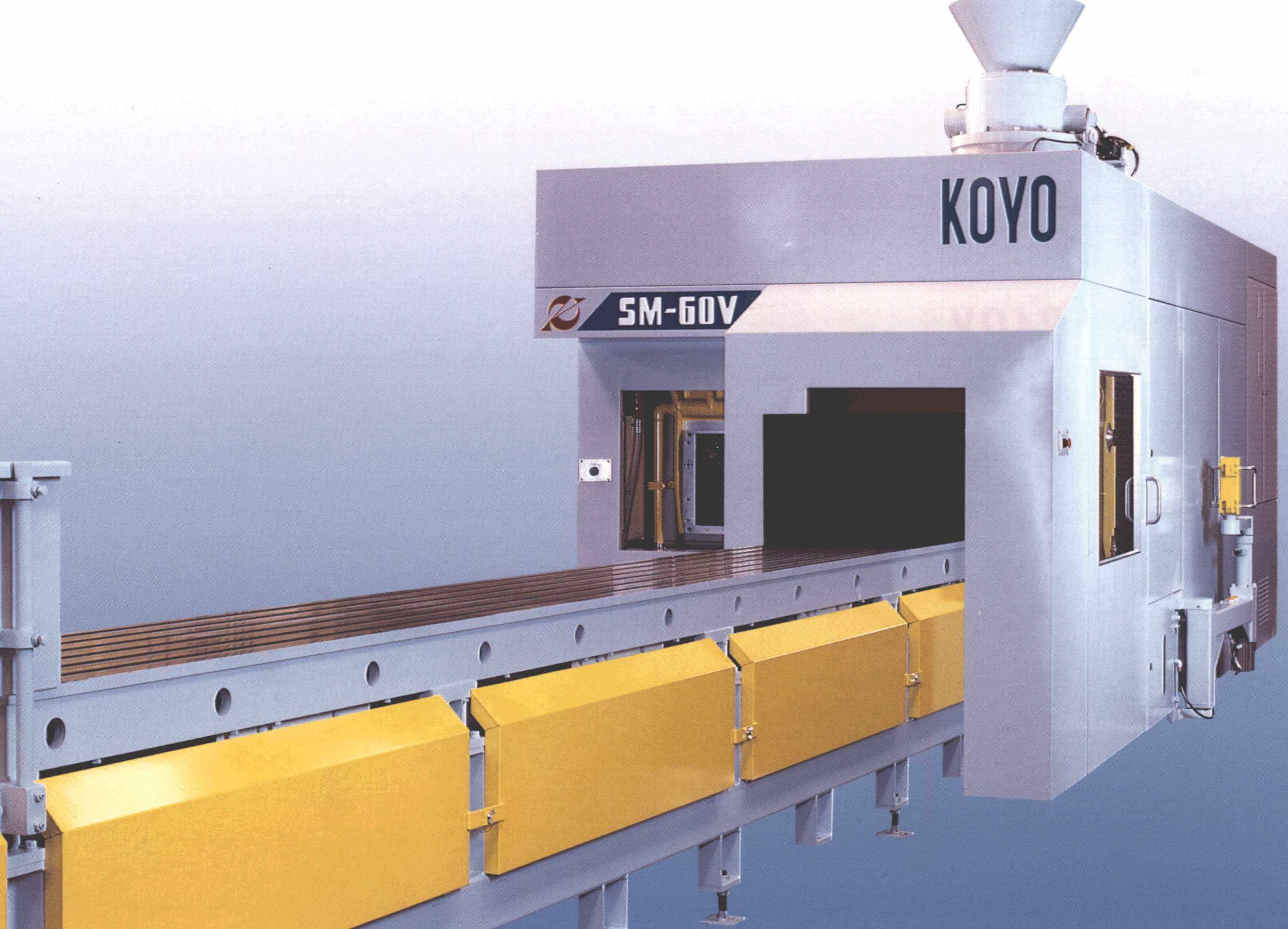

KOYO SM-60V 垂直分型造型机
垂直分型造型机KOYO

垂直分型造型机

垂直分型造型机 SM-V 系列

SM-V 系列

新机型的设计方案实现了！

  • ◯高速，高效地连续运行
  • ◯设备稳定性好，故障率低，寿命长
  • ◯操作，维护简单，方便
  • ◯不需要套箱，台车，维护成本低
  • ◯运行时间噪音及粉尘得到了严格控制
  • ◯铸件表面光滑，毛边少，铁砂比高
  • ◯故障自诊断

主要规格

型号SM-50V-SSM-50V-FSM-60V-SSM-60V-FSM-70V
砂型尺寸 (mm)A 型 500✕400✕100～315A 型 600✕500✕180～330A 型 720✕630✕180～350
B 型 620✕500✕180～330B 型 750✕600✕180～350
B 型 500✕430✕100～315C 型 600✕480✕180～330C 型 770✕630✕180～350
D 型 650✕535✕180～330
造型能力 *300型 / 小时350型 / 小时A-C型 340型 / 小时A-C型 420型 / 小时350型 / 小时
D 型 320型 / 小时D 型 400型 / 小时

* 均不下芯　50V=砂型厚度150mm、60V・70V=砂型厚度200mm

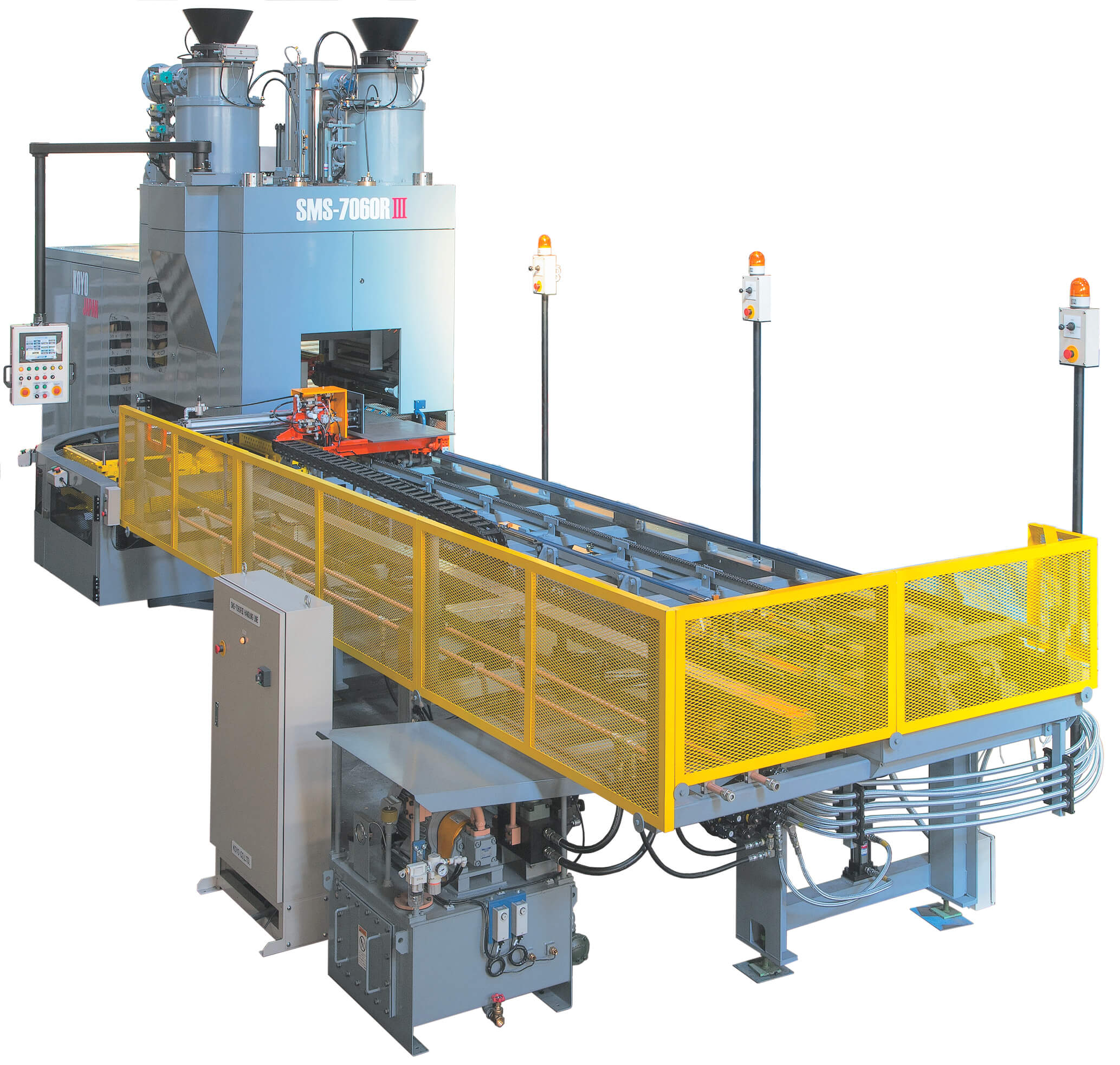

SMS-7060RIII 水平造型机
水平造型机KOYO

水平造型机

无套箱式浇铸砂型为方形 SMS－R系列

脱型式浇铸砂型为锥形 SMS－RT系列

按照铸件的要求，又浇铸方式的要求，可以选择采用无箱浇铸方式或脱箱浇铸方式！！

主要特点

  • ◯可以选择无套箱式浇铸方式（SMS-RⅢ型），或者，脱箱浇铸方式（SMS-RTⅢ型）
  • ◯采用了旋转工位方式，可造型周期内下芯，安放砂芯便利
  • ◯SMS-RⅢ型不需使用套箱，底板，台车等
  • ◯以GOT触摸屏操作面板，可简单操作
  • ◯采用了独特的脱模剂喷雾，可保守清洁的外部环境，可脱模剂的使用量减轻
  • ◯模板更换快速简单
  • ◯机器运行噪音小，维护简单，使用寿命长

主要规格

型号SMS－5045RⅢ・SMS－5045RTⅢSMS－6050RⅢ・SMS－6050RTⅢSMS－7060RⅢ・SMS－7060RTⅢ
铸型尺寸（mm）上型 500✕450✕160～200
下型 500✕450✕160～200		上型 600✕500✕160～200
下型 600✕500✕160～200		上型 700✕600✕160～250
下型 700✕600✕160～250(RⅢ)
下型 700✕600✕170～250(RTⅢ)
造型能力150型 /小时 （含下芯时间19秒）150型 / 小时（含下芯时间19秒）140型 / 小时（含下芯时间20秒）

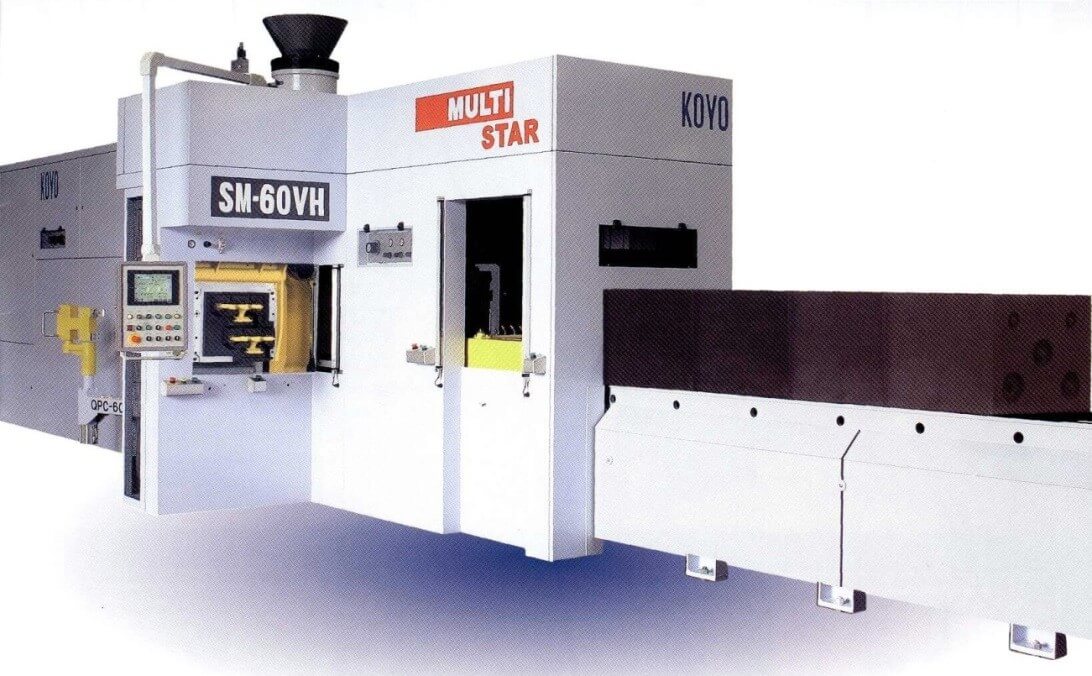

SM-60VH 垂直水平两用造型机
垂直水平两用造型机KOYO

垂直水平两用造型机

垂直水平两用造型机 SM－60VH

SM-60VH

开业界之先河，集光洋技术大成！！

  1. 1. 将水平造型和垂直分型造型功能融为一体，客户可根据产品需要自由选择
  2. 2. 不管是水平造型还是垂直造型，可兼用同一浇铸线及冷却线，结构简单，性能，价格比高
  3. 3. 垂直造型的顶部射砂和两面同时挤压同样适用于水平造型，设计新颖，创业界之先

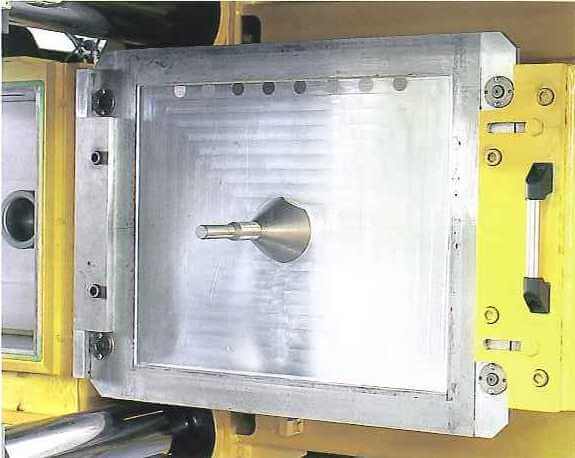

浇铸口成型分离板插入装置照片
浇铸口成型分离板插入装置

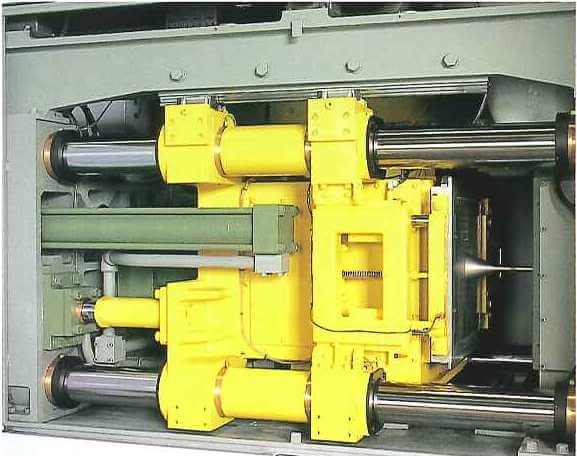

可分型割式造型室照片
可分型割式造型室

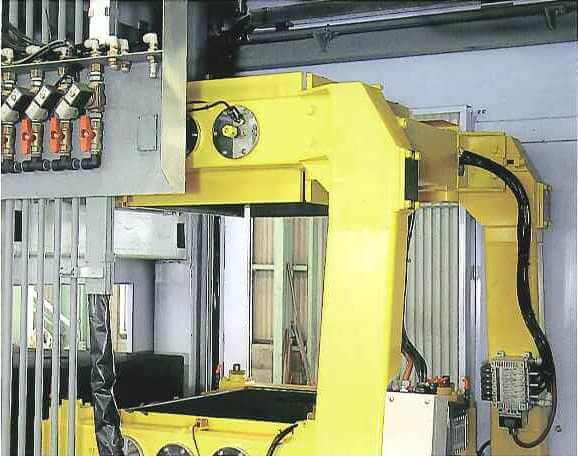

砂型反转装置照片
砂型反转装置

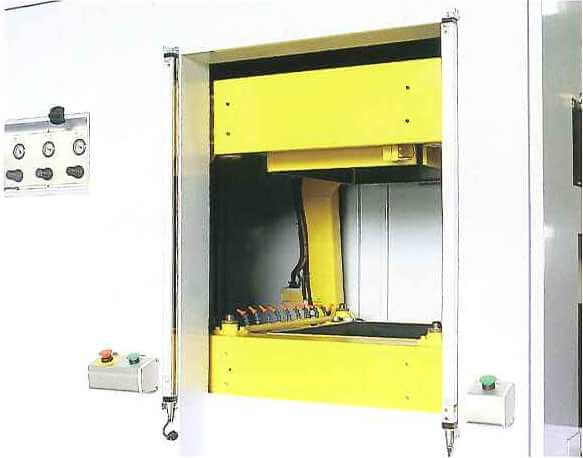

合型和砂型推出装置照片
合型和砂型推出装置

主要规格

垂直分型造型水平分型造型
砂型尺寸 (mm)600✕500✕200～400上型 600✕500✕160～200
下型 600✕500✕145～200
造型能力300型 / 小时*200型 / 小时*

* 垂直造型能力：均不下芯，砂型厚度200mm
* 水平造型能力：均不下芯，砂型厚度160 / 160mm
